Подконструкция
Подконструкция навесных вентилируемых систем служит для крепления отделочного материала и отвечает за безопасность и прочность всей конструкции.
При выборе подсистемы вентфасада, необходимо обязательно учитывать тип материала, который предполагается использовать в процессе облицовки фасада здания. Первостепенное значение имеют вес и габариты элементов облицовки, а также архитектурные особенности строения и его конфигурация.
Система вентилируемых фасадов из оцинкованной стали

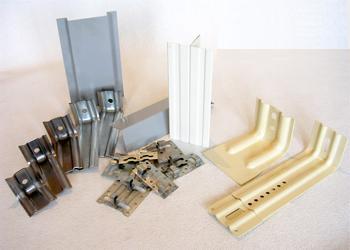

Оцинкованая подсистема состоит из усиленных крепежных кронштейнов ККУ с вылетом консоли от 90 до 320 мм, удлинителей кронштейнов, Г-образных, шляпных, Z-образных и Т-образных направляющих профилей.
Конструкция подсистемы фасадов из оцинкованной стали бывает 3-хтипов:
|
№ п/п |
Тип подконструкции из оцинкованных профилей |
Эскиз( рисунок) |
Применение |
|
1 |

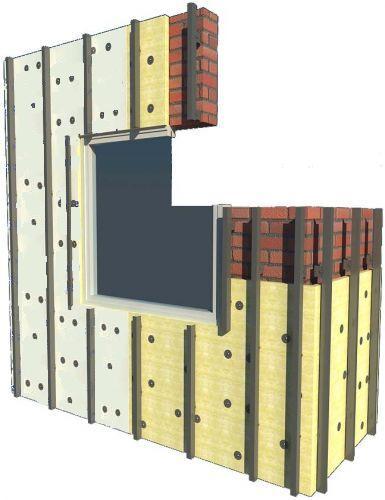

Подконструкция вертикального типа |
|
Применение такой конструкции эффективно в случае, если профиль для вентилируемых фасадов несёт повышенные нагрузки на сжатие и растяжение, в связи с чем к надёжности крепления кронштейнов предъявляются особые требования. Применяется в системах вентилируемых фасадов с облицовкой сайдингом, профлистом, фасадными кассетами, керамогранитом. Рекомендованный шаг по горизонтали - 600 мм. |
|
2 |

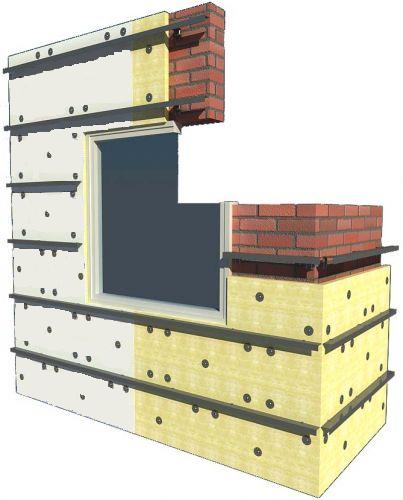

Подконструкция горизонтального типа |
|
Эффективно в случаях, когда профиль подвергается нагрузкам на изгиб и кручение. Это накладывает ограничения на вес применяемых облицовочных материалов. Применяется в системах с облицовкой профлистом и сайдингом . Рекомендованный шаг по вертикали - 800 мм. |
|
3 |

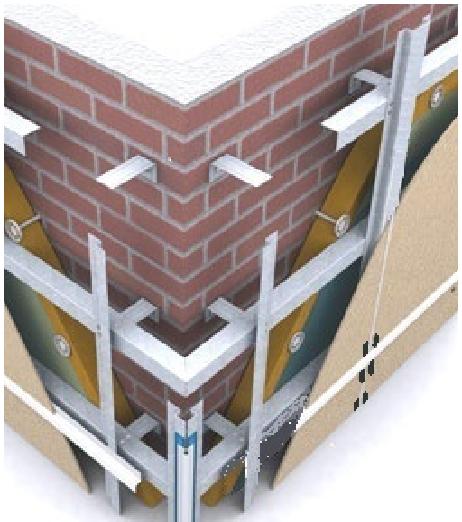

Подконструкция горизонтально-вертикального типа или перекрестная |
|
Система горизонтальных направляющих и вертикальных несущих монтируется в капитальную стену. В этом случае происходит равномерное распределение нагрузки между вертикальными и горизонтальными элементами.Применяется в системах с облицовкой фасадными кассетами, фиброцементными плитами или керамогранитом. Рекомендованный шаг по горизонтали - 600 мм, по вертикали - 800 мм. |
Достоинства навесных вентилируемых фасадов из оцинкованной стали:
1.Подсистема фасадов из оцинкованной стали является самым дешевым видом вентилируемого фасада.
2.Система фасадов из оцинкованной стали экологична и обладает максимальной пожарной безопасностью.
3.Оцинкованная сталь имеют температуру плавления 1300 градусов по Цельсию, а алюминий только 630 градусов. При пожаре температура достигает 1000 градусов, поэтому алюминиевый фасад плавится и разрушается, а фасад из оцинкованной стали сохраняется.
4.У вертикальной системы наличие раздвижного регулируемого П - образного кронштейна позволяет нивелировать все неровности стен;
5.Раздвижной П - образный кронштейн вертикальной подсистемы фасадов из оцинкованной стали обеспечивает вынос облицовки от 65 до 430мм.
6.Все типоразмеры П - образного кронштейна вертикальной системы фасадов из оцинкованной стали взаимозаменяемы. Ко всем длинам кронштейнов подходят все виды ответных частей, что существенно облегчает комплектацию "сложных" фасадов и уменьшает сумму финансирования объекта.
7.При использованием вертикальной системы фасадов из оцинкованной стали с облицовкой керамогранитом и натуральным камнем, композитными и металлическими кассетами применяются одинаковые элементы подсистемы. Это очень важно, когда на фасаде комбинируется несколько видов облицовки (керамогранит и натуральный камень, керамогранит и металлокассеты и т.д.). Такая взаимозаменяемость уменьшает количество требуемых элементов, уменьшает объем поставок подсистемы и соответственно уменьшает бюджет объекта.
В зависимости от степени агрессивности окружающей среды и требуемого срока службы элементы подконструкции могут поставляться в трех вариантах:
- Оцинкованная сталь (Оцинк);
- Оцинкованная сталь с порошковой окраской (Оцинк., С ПО);
- Оцинкованная сталь (Нерж.).
Преимущества оцинкованной подсистемы для вентфасада:
1.Универсальность. Конструкция предназначена для отделки фасада здания керамическим гранитом, фиброцементными листами, фасадными панелями, профнастилом, сайдингом, асбоцементной плитой, гладким шифером.
2.Удобное выравнивание поверхности фасада. Используя различные по размерам горизонтальные профили и кронштейны, скрываются неровности, дефекты поверхности стены здания.
3.Профили могут крепиться к несущей стене любого типа. Здесь важно соблюдать технологию фасада.
4.Круглогодичный монтаж.
5.Ремонтопригодность.
6.Выгодная цена по сравнению с нержавеющей, алюминиевой подсистемой.
7. Расчетный срок службы: более 50 лет.
8.Стоимость фасадов на оцинкованной подсистеме значительно дешевле стоимости фасадов на алюминиевой подсистеме.
